عیب یابی و علائم خرابی کابل شبکه

پاسخ سریع: بیش از ۷۰ درصد قطعی های متناوب شبکه در پروژه های ایران ریشه در خرابی پنهان کابل دارد، نه مودم یا سوییچ. قبل از دستکاری تنظیمات یا تعویض سخت افزار، کابل را با تستر شبکه و بازرسی فیزیکی بررسی کنید. یک سوکت زنگ زده، یک خم شدگی تند یا کابل CCA در مدار PoE کافی است تا کل شبکه را فلج کند.

زمانی که سرعت شبکه افت می کند، بسته های داده گم می شوند یا اتصال به شکل مرموزی قطع و وصل می گردد، مکالمه تلفنی مدیر فنی پر از استرس می شود: سرور دوباره قطع شد، فروش خوابید. تیم پشتیبانی به سراغ لاگ سرور، تنظیمات فایروال و آپدیت درایور می رود. اما مشکل در جایی ساده تر و نزدیک تر است؛ همان کابل شبکه ای که از زیر میز، داخل ترانک یا از سقف کاذب عبور کرده. تجربه میدانی نشان می دهد که درصد قابل توجهی از خرابی های شبکه، نه دیسک یا رم سرور، که یک رسانای مسی له شده یا سوکت زنگ زده است.

این مقاله دقیقاً برای همان لحظه بحرانی نوشته شده که شما به عنوان مهندس شبکه یا حتی فرد عادی، تکنسین اجرایی یا مدیر فنی نیاز دارید منبع خرابی را به سرعت و با کمترین هزینه پیدا کنید. برخلاف راهنماهای تئوری، در اینجا گام به گام وارد فرایند عیب یابی کابل شبکه می شویم؛ از نشانه های اولیه خرابی، ابزارهای ضروری، تست عملی با تستر و مولتی متر، تا تصمیم گیری بین تعمیر و تعویض کابل. تمرکز بر جلوگیری از هدررفت بودجه مشتری و ارائه راهکاری است که یک بار برای همیشه مشکل را ریشه کن کند.

چرا با وجود سالم بودن ظاهر کابل، سرعت شبکه افت می کند؟

افت سرعت انتقال داده، مشهورترین علامت خرابی نسبی کابل شبکه است. سناریو را تصور کنید: چراغ لینک روی سوییچ روشن است، سیستم کابل را شناسایی می کند، اما کپی یک فایل ۱۰ گیگابایتی به جای ۱۱۰ مگابایت بر ثانیه، با سرعت ۸ مگابایت پیش می رود. در این وضعیت، مقصر پنهان معمولاً یکی از این سه مورد است:

• جابجایی یک یا چند رشته در سوکت: پانچ نامناسب یا ضربه فیزیکی باعث شده یکی از زوج سیم های ۱-۲ یا ۳-۶ تماس کامل نداشته باشد. شبکه گیگابیت به هر ۸ رشته نیاز دارد. اگر یک رشته قطع شود، سرعت به ۱۰۰ مگابیت سقوط می کند. تستر بلافاصله این خطا را نشان می دهد.
• طول کابل بیش از حد استاندارد: کابل مسی Cat5e یا Cat6 برای ۱۰۰ متر طراحی شده است. در پروژه های صنعتی بارها دیده ام که تکنسین برای اتصال دو ساختمان، ۱۳۰ متر کابل کشیده و متعجب است که چرا ارتباط ناپایدار است. فراتر از ۱۰۰ متر، تضعیف سیگنال و بازتاب باعث افزایش خطاهای CRC و افت شدید سرعت می شود.
• مغزی آلومینیومی (CCA) در مدار گیگابیت: کابل های ارزان قیمت بازار که با روکش مسی روی مغزی آلومینیوم ساخته می شوند، مقاومت اهمی بالاتری دارند. این مقاومت در فرکانس های بالا (۱۰۰ مگاهرتز و بیشتر) رفتار خازنی و القایی نامطلوبی ایجاد می کند. پکت لاس بالا می رود و سرعت مؤثر به شدت کاهش پیدا می کند. این مورد را با تستر پیشرفته Fluke که پارامترهای NEXT و Return Loss را اندازه می گیرد، می توان اثبات کرد.

نشانه های فیزیکی که قبل از قطع کامل باید جدی بگیرید

یک قطعی کامل اتصال معمولاً آخرین مرحله خرابی است. پیش از آن، نشانه های فیزیکی و محیطی هشدار می دهند. اگر این نشانه ها را نادیده بگیرید، درست در ساعت اوج تراکنش مالی یا هنگام ارائه آنلاین به مشتری، شبکه از دست می رود. نشانه های زیر را در بازدید دوره ای جدی بگیرید:

• تغییر رنگ غلاف PVC: کابلی که از کنار لوله های شوفاژ یا زیر نور مستقیم آفتاب عبور داده شده، غلاف آن شکننده و زردرنگ می شود. این شکنندگی باعث ترک خوردن غلاف و نفوذ رطوبت به زوج سیم ها می گردد. ظرف چند ماه، خوردگی مس درون غلاف آغاز می شود.
• خم شدگی تند و احساس ترک درون کابل هنگام فشار دست: کابل را با انگشت شست و اشاره کمی فشار دهید. اگر به جای انعطاف طبیعی، صدا ترکیدن یا شکستگی حس کردید، عایق داخلی جفت های تابیده آسیب دیده و اتصال کوتاه بین رشته ها در حال شکل گیری است.
• زنگ زدگی یا شل بودن زبانه قفل سوکت: سوکت RJ45 با زبانه شکسته ممکن است در پورت سوییچ لق بزند. یک تکان خفیف کافی است تا لینک قطع و وصل شود. این دردسر فیزیکی اعصاب خردکن را بارها در رک های شلوغ مشاهده کرده ام که با کوچکترین لرزش فن، شبکه دچار اختلال می شد.
• بوی خفیف پلاستیک سوخته نزدیک سوکت: در شبکه های PoE که از کابل نازک با سطح مقطع پایین (۳۲AWG به جای ۲۳AWG) استفاده می شود، گرمای بیش از حد ناشی از مقاومت بالا، عایق سوکت را ذوب می کند. استشمام این بو یعنی تا سوختن کامل پورت سوییچ زمان کمی باقی مانده است.

باور غلط: کابل شبکه ارزان، هزینه شبکه را کاهش می دهد

در بازار ایران، کابل های CCA با قیمتی تا ۴۰ درصد ارزان تر از کابل تمام مس عرضه می شوند. بسیاری از خریداران با این توجیه که این هم کار می کند، پروژه را با این کابل ها می بندند. این یک فاجعه تدریجی است. باید با قاطعیت گفت: کابل CCA صرفه جویی کاذب است که در میان مدت یا حتی کوتاه مدت، چندین برابر هزینه اولیه را از بودجه مشتری می بلعد.

دلیل فنی کاملاً روشن است: آلومینیوم رسانایی کمتر (حدود ۶۰ درصد مس) و مقاومت بیشتری دارد. در شبکه های معمولی این مقاومت باعث افت ولتاژ و بسته شدن لینک در فواصل طولانی می شود. در شبکه های PoE که برق و دیتا همزمان عبور می کنند، گرمای تولیدشده به دلیل تلفات I²R در مغزی آلومینیوم، دمای دسته کابل را به شدت بالا می برد. این گرما منجر به اکسیداسیون سریع تر، ذوب عایق، و در نهایت سوختن پورت سوییچ PoE می گردد.

هزینه تعویض یک سوییچ ۴۸ پورت PoE یا حتی تعمیر آن، ده ها برابر صرفه جویی اولیه کابل ارزان است. یک کابل مسی با خلوص بالا (BC) با غلاف LSZH یا PVC استاندارد، پایداری شبکه را برای سال ها تضمین می کند. از همین رو، متااندیش تأکید دارد که مشاوره پیش از خرید و انتخاب کابل استاندارد تست شده، اصلی ترین اقدام برای جلوگیری از هدررفت بودجه مشتری است.

کدام نوع کابل در برابر چه نوع خرابی آسیب پذیرتر است؟ (جدول مقایسه)

برای یک انتخاب آگاهانه، باید بدانید هر رده از کابل شبکه در چه شرایطی از خود ضعف نشان می دهد. جدول زیر بر اساس تجربه میدانی و مشخصات استاندارد TIA/EIA تدوین شده است:

نوع کابل	حداکثر طول واقعی برای 1Gbps	مقاومت در برابر EMI	شایع ترین علت خرابی	هزینه تعمیر در مقایسه با تعویض
Cat5e UTP	۹۰-۱۰۰ متر	ضعیف	نویزپذیری در کنار کابل برق، خم شدگی	تعمیر مقرون به صرفه نیست، تعویض با Cat6
Cat6 UTP	۵۵ متر برای 10G، ۱۰۰ متر برای 1G	متوسط	Cross-talk در پچ پنل شلوغ، سوکت بی کیفیت	تعویض سوکت در دو سر منطقی است اگر کابل سالم باشد
Cat6a SFTP	۱۰۰ متر برای 10G	عالی (شیلد فویل + بافت)	اجرای نادرست اتصال شیلد، حلقه زمین	تعمیر سوکت های شیلددار هزینه بالایی دارد، تعویض کابل کوتاه به صرفه تر است
Cat7 S/FTP	۱۰۰ متر برای 10G و بالاتر	بسیار بالا	شکنندگی در شعاع خم کم، خرابی کانکتور GG45	به ندرت تعمیر می شود، کابل باید تعویض شود

ابزارهای حیاتی برای عیب یابی که غیبت آنها فاجعه می آفریند

هیچ مهندس شبکه ای بدون یک تستر کابل و مولتی متر نباید قدم به سایت بگذارد. ابزارهای زیر تفاوت بین یک رفع مشکل ۱۰ دقیقه ای و یک سردرگمی ۴ ساعته را رقم می زنند:

• تستر کابل شبکه پایه : دستگاهی که نقشه سیم کشی ۸ رشته را با LED نشان می دهد. یک تستر ساده ۳۰ تا ۵۰ هزار تومانی در بازار ایران کافی است تا اتصال کوتاه، قطعی، جابجایی و Split Pair را نمایش دهد. بدون آن، هرگونه حدس زدن درباره ترتیب سیم ها بی فایده است.
• مولتی متر دیجیتال با قابلیت بوق تداوم: وقتی تستر در دسترس نیست یا می خواهید از سلامت فیزیکی یک تک رشته اطمینان حاصل کنید، مولتی متر با برداشتن یک سیم مفتول نازک یا سوزن تست، تداوم را بررسی می کند. در کابل های طولانی که تستر ضعیف جواب نمی دهد، مولتی متر ناجی شماست.
• سیم لخت کن چرخشی و ابزار پانچ Krone: سیم لخت کن نامناسب، رشته های مسی را زخمی می کند و زمینه ساز قطعی بعدی می شود. برای پانچ روی پچ پنل و کیستون، ابزار Krone با تیغه تیز ضروری است.
• کابل تست سالم و شناخته شده : همیشه یک پچ کورد ۱.۵ متری که از سلامت آن ۱۰۰ درصد مطمئن هستید، همراه داشته باشید. با تعویض کابل مشکوک با این پچ کورد، در کمتر از ۳۰ ثانیه مکان یابی خرابی انجام می شود.

تست عملی: با یک تستر ۳۰ هزار تومانی چگونه نقشه سیم کشی را لو بدهیم؟

کار را با یک تستر ساده شروع کنید. آن را از دو طرف به کابل وصل کنید (نیاز به منبع تغذیه معمولاً ندارد، با باتری کتابی کار می کند). دکمه تست را بزنید. الگوی روشن شدن LED ها را بخوانید:

• هر ۸ LED به ترتیب ۱ تا ۸ روشن: سیم کشی سالم است و استاندارد T568A یا B رعایت شده. (تستر ترتیب را فقط به صورت پین به پین نشان می دهد، نه استاندارد رنگ.)
• یک LED خاموش ماند: رشته متناظر قطع شده. اگر پین ۱ یا ۲ قطع شده باشد، لینک ۱۰۰ مگابیتی هم برقرار نمی شود.
• LED ها با ترتیب غیرعادی روشن می شوند (مثلاً ۱-۲-۳-۴-۵-۶-۷-۸ با پرش): نشانه جابجایی سیم ها در یک سر. این یعنی استاندارد رنگ در دو سر متفاوت است یا سوکت نادرست پانچ شده.
• دو LED به طور همزمان روشن می شوند: اتصال کوتاه (Short) بین آن دو رشته. معمولاً ناشی از لخت شدن بیش از حد سیم درون سوکت یا نفوذ رطوبت.

در این مرحله، اگر تستر خطا نشان داد، مستقیماً سوکت ها را بازبینی کنید. خیلی از اوقات کافی است کمی سیم را درون سوکت فشار دهید تا تماس برقرار شود. اما این یک وصله موقت است. راه حل دائمی، پانچ مجدد سوکت با ابزار استاندارد و با رعایت دقیق ترتیب رنگ T568B (که در ایران رایج تر است) می باشد.

وقتی تستر می گوید سالم است اما همچنان قطعی داریم (تشخیص خرابی پنهان)

یکی از دردسرسازترین سناریوها برای تکنسین های شبکه، همین است: تستر پایه تأیید سلامت می دهد، اما لینک گیگابیت برقرار نمی شود یا پکت لاس وجود دارد. تسترهای ساده فقط تداوم و ترتیب سیم را بررسی می کنند. آنها قادر به تشخیص پارامترهای فرکانس بالا مثل Near-End Crosstalk (NEXT)، Attenuation یا Return Loss نیستند. چنین مشکلاتی ناشی از این موارد است:

• باز شدن تاب جفت سیم ها در نزدیکی سوکت: اگر در هنگام لخت کردن و پانچ، تاب جفت سیم ها را بیش از ۱۳ میلی متر باز کنید، خاصیت حذف نویز حالت تفاضلی از بین می رود. تستر ساده این را نمی بیند ولی دستگاه گیگابیت پکت ها را گم می کند.
• له شدگی موضعی کابل: جایی که کابل زیر پایه سنگین میز یا از زیر چرخ صندلی رد شده، مقطع عایق تغییر شکل داده و امپدانس مشخصه ۱۰۰ اهم به هم خورده. این نقطه بازتاب سیگنال ایجاد می کند. تستر پایه هیچ واکنشی نشان نمی دهد.
• خوردگی داخلی مس به دلیل نفوذ رطوبت: غلاف ترک خورده اجازه ورود بخار آب را داده. مس اکسید شده مقاومت تماس را بالا برده ولی هنوز تداوم برقرار است. این پدیده با تستر اهم متر دار یا تسترهای گران قیمت مثل Fluke DSX مشخص می شود.

در این شرایط، چند اقدام عملی وجود دارد: نخست، کابل را با یک کابل سالم و استاندارد (ترجیحاً با مغزی مس خالص) تعویض کنید. اگر مشکل حل شد، کابل قدیمی را دور بیندازید. دوم، از یک سوییچ مدیریتی برای مشاهده آمار خطاهای Interface استفاده کنید. افزایش FCS Errors یا Giants نشانه خرابی لایه یک است. سوم، اگر به تستر حرفه ای دسترسی ندارید، یک تست iperf بین دو کامپیوتر مستقیم با کابل مشکوک انجام دهید تا افت throughput را مشاهده کنید.

در چنین مواردی که تشخیص نیاز به دقت بالا دارد، مشاوره فنی می تواند از خرید اشتباه جلوگیری کند. متااندیش با ارائه کابل های تست شده و ضمانت اصالت مس خالص، کمک می کند تا بدون آزمون و خطا، زیرساخت شبکه ایمن بماند.

عیب یابی شبکه های PoE: برق و دیتا را همزمان چک کنید

در پروژه های دوربین مداربسته تحت شبکه، اکسس پوینت های سقفی و تلفن های VoIP، برق از طریق همان کابل شبکه منتقل می شود. خرابی در این سناریو صرفاً قطع دیتا نیست؛ قطع برق دستگاه یا نوسان ولتاژ است که می تواند باعث ریست شدن مداوم تجهیزات گردد.

وقتی یک دوربین PoE هر ۱۰ دقیقه یک بار قطع و وصل می شود، اولین مظنون کابل است. مراحل عیب یابی تخصصی:

• بررسی توان مصرفی روی سوییچ PoE: وارد CLI سوییچ شوید و دستور show power inline را اجرا کنید. اگر توان مصرفی مدام تغییر می کند یا پیام Fault نشان می دهد، کابل دچار نوسان مقاومت است.
• تست افت ولتاژ با مولتی متر روی پین های ۴-۵ و ۷-۸: در حالت PoE mode A یا B، ولتاژ حدود ۴۸ ولت باید پایدار باشد. افت ولتاژ بیش از ۵ ولت در انتهای کابل، نشانه مقاومت بالای کابل یا اتصال شل است.
• لمس دمای سوکت در حین کار: بعد از ۱۰ دقیقه بار کامل PoE (مثلاً دوربین با گرمکن روشن)، سوکت را لمس کنید. گرمای بیش از حد (بیش از ۴۰ درجه) یعنی کابل یا سوکت مناسب جریان PoE نیست. از کابل های AWG 24 یا ۲۳ با مس خالص و سوکت های دارای کنتاکت طلایی ۵۰ میکرو اینچ استفاده کنید.

چه زمانی تعمیر سوکت بی فایده است و باید کابل را عوض کرد؟

تصمیم بین تعمیر و تعویض یک دو راهی همیشگی در سایت است. یک اشتباه رایج این است که تکنسین فقط سوکت خراب را می زند و تمام می کند، در حالی که چند ماه بعد دوباره همان کابل در نقطه ای دیگر قطع می شود. تعویض کابل در این موارد اجباری است:

• کابل بیش از سه نقطه تعمیر یا وصله دارد: هر اتصال مکانیکی (حتی با کیستون و پچ کورد) تضعیف سیگنال و نویز اضافه می کند. با سومین وصله، سیگنال گیگابیت عملاً از بین می رود.
• کابل از نوع CCA است: به محض تشخیص مغزی آلومینیوم، کل کابل را کنار بگذارید. پانچ مجدد روی آلومینیوم دوام ندارد و به زودی شکننده می شود.
• غلاف کابل در طول مسیر ترک خورده و رطوبت به داخل نفوذ کرده: حتی اگر اکنون لینک برقرار باشد، خوردگی مس در حال پیشرفت است. ظرف هفته های آینده قطعی کامل رخ می دهد.
• کابل از کنار منابع حرارتی یا محیط های اسیدی عبور داده شده: غلاف استاندارد PVC در این محیط ها عمر مفید خود را از دست داده. باید با کابل دارای غلاف LSZH یا PE تعویض شود.

اگر تصمیم به تعمیر دارید، هر دو سوکت را همزمان تعویض کنید. از سوکت های سه تیکه با بدنه شفاف استفاده کنید تا ترتیب رنگ ها دیده شود و پانچ با ابزار ضربه ای حرفه ای انجام گیرد.

پرسش های واقعی مهندسان قبل از اقدام

آیا تستر کابل شبکه ساده برای تشخیص همه خرابی ها کافی است؟

خیر. تستر پایه فقط تداوم سیم و ترتیب پین ها را چک می کند. برای تشخیص پکت لاس متناوب، افت سیگنال وابسته به فرکانس یا تداخل بین جفت ها (NEXT) به یک تستر Certification مانند Fluke DSX یا کوالیفایر نیاز دارید. با این حال، برای ۸۰ درصد خرابی های روزمره، تستر ساده و ارزان کار را راه می اندازد.

فرق بین کابل CCA و مس خالص در میدان و هنگام عیب یابی چیست؟

کابل CCA در برابر خم شدن مکرر، شکننده تر است و به راحتی در پانچ ترک می خورد. هنگام تست با اهم متر، مقاومت یک رشته در کابل CCA برای طول ۳۰ متر حدود ۴ تا ۵ اهم بیشتر از مس خالص است. در دوربین های PoE، این مقاومت اضافی باعث افت ولتاژ و خاموش شدن دوربین در شب (با روشن شدن IR) می شود. به زبان ساده، اگر کابل در تستر سالم بود ولی دوربین شب قطع می شد، کابل CCA مقصر است.

چطور بفهمیم مشکل از کابل است یا پورت سوییچ یا کارت شبکه؟

سریع ترین روش، تست جانشینی است. کابل مشکوک را به یک لپ تاپ با کارت شبکه سالم وصل کنید. اگر لینک پایدار بود، مشکل از پورت قبلی است. اگر همچنان قطع و وصل بود، کابل خراب است. همچنین، در محیط ویندوز، Command Prompt را باز کرده و دستور ping -t 192.168.1.1 (آدرس گیت وی) را اجرا کنید. اگر Reply ها متناوباً Timeout می دهند، کابل به شدت مظنون است.

آیا استفاده از کابل Cat7 در یک شبکه خانگی معمولی توجیه دارد؟

برای شبکه گیگابیتی خانگی، Cat6 کاملاً کافی است و حاشیه اطمینان خوبی دارد. Cat7 با کانکتورهای خاص (TERA یا GG45) هزینه زیادی تحمیل می کند و شیلد آن در صورت عدم اتصال صحیح به زمین، خود به آنتن نویز تبدیل می شود. فقط در محیط های صنعتی با تداخل الکترومغناطیسی بالا (نزدیکی موتورهای سه فاز، دستگاه های جوش) سراغ Cat7 بروید.

دستورات نرم افزاری برای تشخیص سریع خرابی کابل در ویندوز کدامند؟

سه دستور زیر را در CMD اجرا کنید: ping 8.8.8.8 -t برای بررسی تداوم ارتباط، netsh interface ip show interfaces برای دیدن وضعیت لینک، و netstat -e برای مشاهده تعداد خطاهای ارسال و دریافت. اگر شمارنده Errors هر ثانیه زیاد می شود، لایه فیزیکی مشکل دارد.

چه زمانی باید کابل شبکه دفنی را عوض کرد بدون اینکه کف کنده شود؟

اگر کابل دفنی با تستر قطعی نشان داد و از نوع CCA یا بدون ژل محافظ رطوبت است، تعویض توصیه می شود. برای جلوگیری از تخریب، می توان کابل جدید را با فنر و لوله فایبرگلاس از همان داکت عبور داد. اگر داکت در دسترس نیست، استفاده از رادیو وایرلس point-to-point یک راه جایگزین تا زمان بازسازی است.

آیا پانچ کردن دوباره سوکت بدون ابزار پانچ ممکن است؟

در شرایط اضطراری شاید با یک پیچ گوشتی کوچک بتوان سیم را در شیار کیستون فشرد، ولی این کار تماس پایدار ایجاد نمی کند و معمولاً چند روز بعد به دلیل لقی، قطعی برمی گردد. ابزار پانچ Krone با تیغه فنردار، نیروی یکنواخت وارد کرده و اضافه سیم را قطع می کند. این ابزار یک هزینه ضروری و جزیی است.

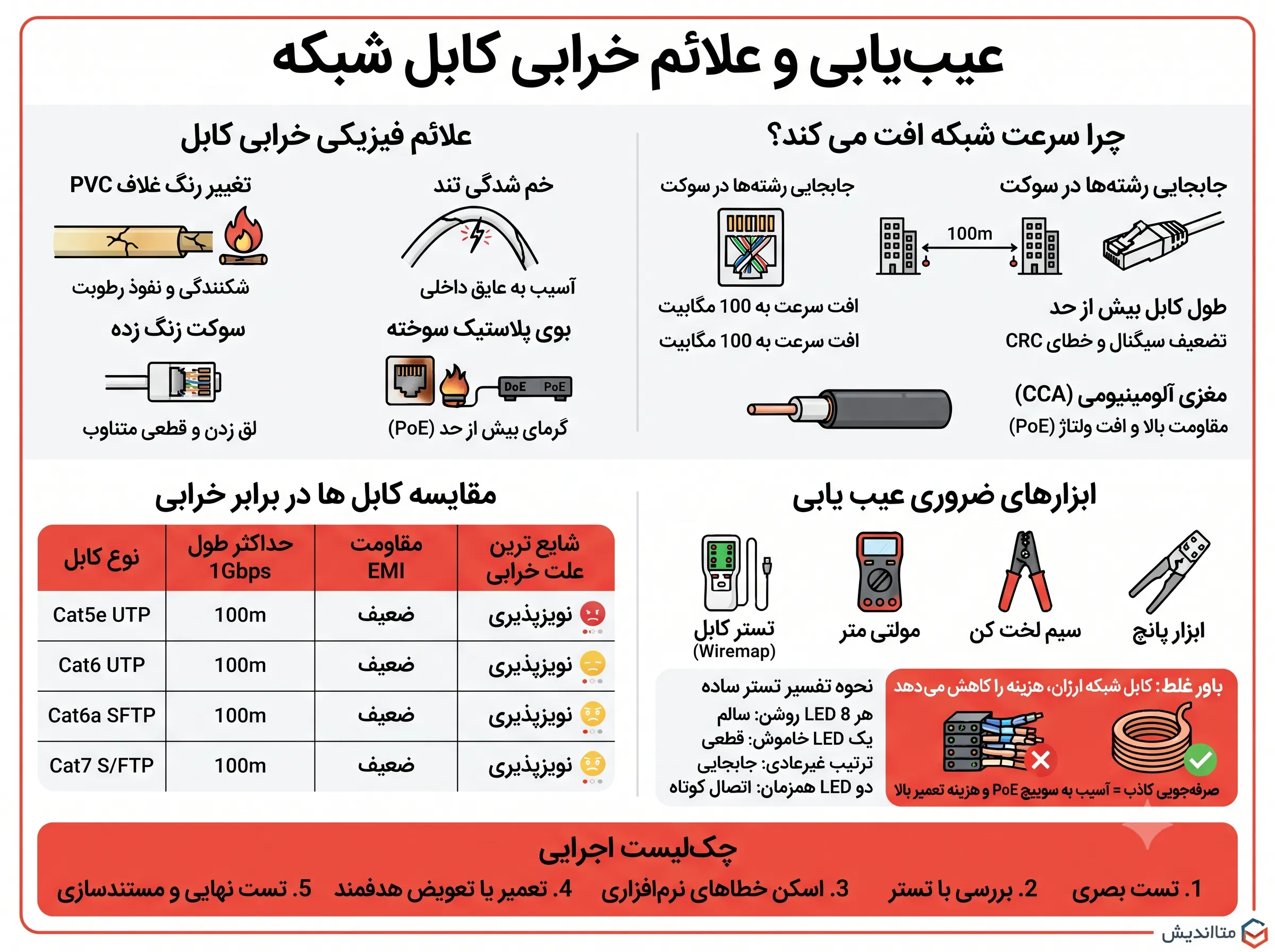

چک لیست اجرایی برای عیب یابی و رفع خرابی کابل شبکه

به جای نتیجه گیری، این ۵ گام فوری را در محل اجرا کنید:

1. تست بصری و فیزیکی کامل: کابل را از مبدا تا مقصد لمس و بازرسی کنید. سوکت ها را تکان دهید، زنگ زدگی، ترک و له شدگی را یادداشت کنید. اگر یک پچ کورد سالم در دسترس دارید، مسیر را با آن جایگزین کنید تا محدوده خرابی مشخص شود.
2. بررسی با تستر شبکه: تستر را وصل کنید و الگوی روشن شدن LED ها را ببینید. هر گونه قطعی، جابجایی یا اتصال کوتاه را طبق راهنمای این مقاله تفسیر کنید. اگر تستر ندارید، از مولتی متر با مداومت سنج استفاده کنید.
3. اسکن خطاهای نرم افزاری: در کامپیوتر مقصد، CMD را باز کنید و ping -t به گیت وی بدهید. همزمان آمار خطاهای Interface سوییچ را چک کنید. افزایش FCS Error نشانه قطعی نیاز به تعویض سوکت یا کابل است.
4. تعمیر یا تعویض هدفمند: اگر خرابی محدود به سوکت بود، هر دو سوکت را با رعایت استاندارد T568B پانچ مجدد کنید. اگر کابل از نوع CCA، بیش از ۱۰۰ متر، یا دارای آسیب دیدگی در طول مسیر است، کل کابل را با نمونه مسی استاندارد تعویض کنید تا از هدررفت دوباره بودجه جلوگیری شود.
5. تست نهایی و مستندسازی: بعد از رفع مشکل، یک تست iperf یا انتقال فایل حجیم انجام دهید. نتیجه را روی برچسبی کنار پچ پنل یادداشت کنید. این کار زمان عیب یابی بعدی را به شدت کاهش می دهد.
