پاسخ سریع و کلیدی پیش از طراحی
اگر به دنبال یک اتاق سرور پایدار و بدون پشیمانی هستید، سه اصل را حک کنید: سازه را پیش از تجهیزات انتخاب کنید، مسیر کابل را پیش از خرید رک طراحی کنید، و محاسبات سرمایشی را سه برابر ظرفیت فعلی در نظر بگیرید. شکست در هر یک از این سه اصل، ریشه بیش از هشتاد درصد خرابیهای زودهنگام سختافزاری در پروژههای ایرانی است. در ادامه، تمام آنچه برای اجرا یا مجازی سازی یک اتاق سرور بینقص نیاز دارید، تشریح میشود.
جنبههای حیاتی که مهندسان نادیده میگیرند
اتاق سرور چیزی فراتر از یک انبار برای رکهاست. پیکربندی نادرست این فضا، تبدیل به کورهای میشود که سرمایه سختافزاری را خاکستر میکند. طراحی اتاق سرور مستلزم نگاهی همزمان به مهندسی عمران، الکترونیک قدرت و دینامیک سیالات است.
باید این حقیقت را بپذیرید: هیچ تأسیساتی خنثی نیست. هر جزء، از کف کاذب گرفته تا دیوارها، بر جریان هوا و میدانهای الکترومغناطیسی تأثیر میگذارد. اگر این تعاملات را درک نکنید، حتی با خرید گرانترین تجهیزات، در نهایت با نرخ خرابی بالا و قطعیهای مرموز مواجه خواهید شد. تمرکز بر کیفیت و جلوگیری از هدررفت بودجه مشتری، فلسفه اصلی در این فرایند است.
چگونه مکان مناسب را بدون پشیمانی انتخاب کنیم؟
انتخاب لوکیشن، نخستین میخ در تابوت پروژه یا سکوی پرتاب آن است. در پروژههای واقعی، دیده شده که یک موقعیت نادرست، هزینههای عملیاتی را طی دو سال دو برابر کرده است. این انتخاب از فرمول خشک مهندسی تبعیت میکند؛ احساسات جایی ندارد.
خط قرمزهای فیزیکی: زیرزمین و پشتبام، قاتلان خاموش سرورها در ایران هستند. رطوبت زیرزمین، اتصالات مسی را میخورد و گرمای تابستان پشتبام، کمپرسورهای سرمایشی را در مرز انفجار نگه میدارد. همچنین، از استقرار اتاق در مجاورت لولههای آب ساختمان بپرهیزید. یک نشتی ساده از اتصالات طبقه بالا، فاجعهای جبرانناپذیر میآفریند.
کف اتاق باید توان تحمل فشاری فراتر از وزن اسمی رکهای پُر را داشته باشد. یک رک ۴۲ یونیتی کاملاً تجهیز شده، بهراحتی از مرز ۱۰۰۰ کیلوگرم عبور میکند. اگر مهندس عمران این وزن را برای بار نقطهای تأیید نکند، هرگونه لرزش یا ارتعاش ناچیز، به هارد دیسکهای مکانیکی آسیب قطعی میزند. دیوارهای خارجی را فراموش کنید؛ این دیوارها در زمستان باعث چگالش و در تابستان تابآوری سیستم سرمایشی را نابود میکنند.
محاسبه فضا؛ چرا حدس زدن یعنی سوزاندن بودجه؟
برآورد فضا، کابوس مهندسانی است که تنها به امروز فکر میکنند. فضای کم، خفگی حرارتی میآورد و فضای زیاد، سیکلهای کمپرسور سرمایشی را مختل میکند. شاخص طلایی این است: همواره ۴۰ درصد از مساحت کف را برای تجهیزات، ۲۰ درصد برای مسیر تردد هوای سرد و ۴۰ درصد دیگر را برای توسعه و مانور در حین بحران خالی بگذارید. شلوغی بیش از حد راهروها، نه تنها امنیت فیزیکی را از بین میبرد، بلکه شما را در زمان اورژانس، ناتوان از رسیدن به فیبرهای قطع شده میکند.
افزونگی منبع تغذیه؛ بازی با مرگ و زندگی دیتا
منبع تغذیه بدون وقفه (UPS) قلب تپنده اتاق است، اما بسیاری آن را فقط یک جعبه باتری میبینند. این اشتباه محض است. UPS باید نه تنها برق پشتیبان، که برق پالایش شده تأمین کند. نوسانات لحظهای شبکه توزیع برق ایران، عامل اصلی سوختن منابع تغذیه داخلی سرورها (PSU) هستند. یک یو.پی.اس آنلاین دابل کانورژن، فدای خود میشود تا نوسان به تجهیزات نرسد.
خطر بزرگ Overload کردن یو.پی.اس است. اگر مجموع مصرف واقعی تجهیزات (نه عدد روی کاتالوگ) از ۷۰ درصد ظرفیت نامی یو.پی.اس فراتر رود، در زمان قطع برق و راهاندازی ژنراتور، آن چند ثانیه تأخیر برای سوئیچ، یو.پی.اس را نابود میکند.
ژنراتور پشتیبان نیز باید همیشه در مدار باشد و استارت سرد آن تضمین شده باشد. دیده شده پروژههایی که ژنراتورشان پس از قطع برق روشن میشود، اما به دلیل عدم تطابق فرکانس، یو.پی.اس آن را پس میزند و همه چیز خاموش میشود.
متااندیش : راهنما و راه حل شما در دنیای شبکه
از مشاوره و راه اندازی شبکه تا پشتیبانی فنی و دقیق . ما زیرساخت های شما را بهینه سازی میکنیم با امنیت تضمین شده و گزارش ۲۴ ساعته متااندیش
- پاسخگویی ۲۴ ساعته
- تضمین تخصص
- در همه جای تهران
رکها و قفسهها؛ اولویت عمق و مدیریت کابل
خرید رک ایستاده بر اساس قیمت، فاجعهای خاموش است. رکهای کمعمق (زیر ۸۰۰ میلیمتر) برای سرورهای امروزی با طول ۷۵ سانتیمتر مناسب نیستند. کابلهای فیبر نوری در پشت چنین رکهایی با زاویه حاد خم میشوند و دچار شکست میکروسکوپی میشوند. شکستی که با چشم غیرمسلح دیده نمیشود، اما پکتلاسهای متناوب و کاهش سیگنال را به همراه دارد.
رک باید حداقل ۱۰۰۰ میلیمتر عمق داشته باشد. از رکهای دیواری برای سوییچها استفاده کنید، اما هرگز سرورهای عمیق را در آنها جای ندهید. حتماً از رکهایی با قابلیت جداسازی پنلهای کناری استفاده کنید تا کابلکشی عمودی ممکن شود. مسیرهای عبور کابل در سقف و کف رک را از پیش با برسهای مخصوص بپوشانید تا شکاف اضافی ایجاد نشود. این شکافها، هوای سرد را هدر میدهند و نقطه شبنم را جابجا میکنند.
آشفتگی کابلها؛ خفگی تجهیزات زیر انبوه سیمها
به هم ریختگی کابل، صرفاً یک مشکل زیباییشناختی نیست؛ یک قاتل حرارتی است. کابلهای رها شده در پشت رک، مانند سدی در برابر خروج هوای گرم عمل میکنند و فشار برگشتی ایجاد مینمایند. فنهای داخلی سرور برای غلبه بر این فشار، دور خود را بالا میبرند و دچار فرسودگی زودهنگام میشوند.
از بستهای نواری استفاده کنید؛ بستهای پلاستیکی تکبار مصرف باعث لهشدگی عایق کابلها میشوند. برای کابلهای شبکه، شعاع خمش را رعایت کنید. هر گونه زاویه تند کمتر از چهار برابر قطر کابل، سیگنالهای فرکانس بالا را تضعیف کرده و نویز ایجاد میکند. کابلهای اضافی را بُریده و سرسوکت جدید بزنید؛ کلاف کردن کابل مازاد در کف کاذب، القای الکترومغناطیسی تولید میکند که دشمن سوئیچهای پرظرفیت است.
| روش مدیریت | تأثیر بر جریان هوا | تأثیر بر سیگنال | هزینه نگهداری بلندمدت |
|---|---|---|---|
| بست پلاستیکی و آویزان | مسدودکننده و ایجاد نقاط داغ | Crosstalk بالا و افت بسته | بسیار بالا (تعویض کابل) |
| داکت افقی و عمودی | متوسط (در صورت پُر شدن) | پایدار | متوسط |
| سینی مشبک سقفی و لینک عمودی | عالی (بدون مانع در پشت رک) | کمترین نویز | پایین |
چالشهای روانی و فیزیکی مهندس ناظر در اجرا
وارد گود شدن در پروژه اجرای اتاق سرور، یعنی مواجهه با گرد و غبار سایندهای که پیش از نصب، در ریههای فن نفوذ میکند. یعنی ساعتها خم شدن روی کف کاذب و زانو زدن برای رد کردن باندلهای فیبر از میان ترانکینگهای پر پیچ و خم. فشار روانی لحظهای که ژنراتور برای اولین بار زیر بار میرود و لرزش ساختمان را حس میکنید، قابل توصیف نیست. این تجربه زیسته ثابت کرده که نادیده گرفتن لرزشگیرهای لاستیکی زیر ژنراتور، در بلندمدت پیچهای رکها را شل میکند و اتصالات را میگسلد.
کنترل دما؛ افسانه ۲۲ درجه و حقیقت DT
وسواس روی عدد ثابت ۲۲ درجه سانتیگراد، یک باور نادرست رایج است. آنچه اهمیت مطلق دارد، اختلاف دمای هوای ورودی و خروجی (Delta T) و ثبات آن است. اگر هوای ورودی ۲۴ درجه باشد اما نوسان نداشته باشد، بسیار بهتر از آن است که میانگین ۲۲ درجه با نوسانات ۵ درجهای ثبت شود. انبساط و انقباض لحظهای ناشی از نوسان دما، لحیمهای روی بُردهای الکترونیکی را ترَک میاندازد.

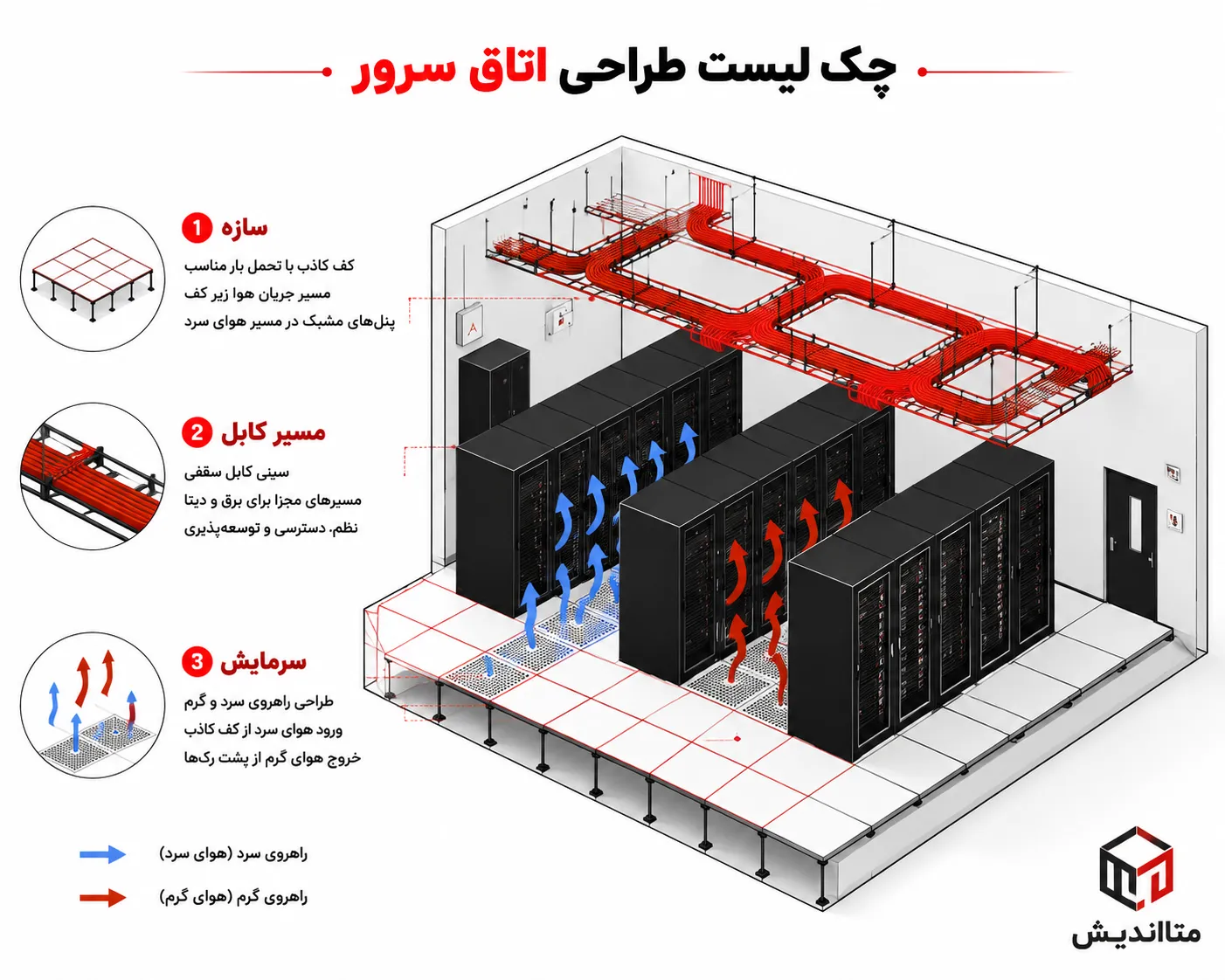

سیستمهای تهویه دقیق (PAC) باید بهصورت ۲۴/۷ کار کنند. راز اصلی، طراحی راهروی گرم و سرد (Hot/Cold Aisle) است. اگر این تفکیک انجام نشود، هوای گرم خروجی از سرورها مجدداً به ورودی آنها مکیده میشود و چرخه مخربی شکل میگیرد.
کولرهای گازی معمولی اسپلیت، برای اتاق سرور زهر هستند؛ آنها رطوبتگیری غیرقابل کنترل میکنند و الکتریسیته ساکن تولید میشود. لحظهای که تخلیه الکتریسیته ساکن از انگشت شما به رک اصابت کند، هزاران ولت از چیپهای حساس عبور کرده و آنها را ذوب میکند.
امنیت فیزیکی چرا اولویت اول نیست بلکه خود بنیاد است
قفل بیومتریک روی در اتاق سرور کافی نیست. امنیت یعنی لایههای متعدد دفاع فیزیکی. دوربینها باید علاوه بر ورودی، داخل رکها را نیز پوشش دهند. حسگرهای باز شدن درب رک در کنار دوربین، زنجیره نظارتی را کامل میکنند.
اگر یک تکنسین در نیمهشب درب رک اشتباهی را باز کند، پیش از آنکه فاجعه رخ دهد، باید هشدار دریافت کنید. موضوع فقط دزدی نیست؛ کنجکاوی ناآگاهانه نیروهای خدماتی یا تاسیساتی، بارها علت اصلی قطعیهای مرموز بوده است.
یک هشدار جدی درباره امنیت و مشاوره: بسیاری از تصمیمات امنیتی در مرحله طراحی، قابل بازگشت نیستند. اگر سازه ساخته شود و سپس به فکر امنیت بیفتید، مجبور به تخریب یا سیمکشیهای زشت و آسیبپذیر میشوید.
در مجموعه متااندیش، تحلیل ریسک پیش از ترسیم نقشه انجام میشود. اگر نیاز دارید پیش از اجرا، نقشههای خود را با یک نگاه بیرونی و سختگیرانه ارزیابی کنید، میتوانید برای یک جلسه هماندیشی فنی از تیم متخصصان کمک بگیرید.
اطفاء حریق؛ چرا آب، دشمن درجه یک دیتاست؟
استفاده از اسپرینکلرهای آتشنشانی (آبپاشهای سقفی) در اتاق سرور، یک راهکار مخرب و غیرحرفهای است. یک سنسور دود اشتباهی، میتواند تمام رکهای چندمیلیاردی را در عرض چند ثانیه از بین ببرد. سیستمهای اطفاء گازی مانند FM200 یا NOVEC 1230 جایگزین منطقی هستند.
این گازها اکسیژن لازم برای احتراق را کاهش میدهند بدون آنکه آسیبی به تجهیزات الکترونیکی بزنند. اما نکته مغفول، آببندی اتاق است. اگر اتاق سرور شما هوابند نباشد، گاز اطفاء خارج شده و آتش دوباره شعلهور میشود. درزبندی دقیق سقف، کف کاذب و تمامی نفوذگاههای کابل، پیشنیاز این سیستم است.
طراحی آیندهنگرانه؛ توسعه بدون تخریب
اتاق سرور یک موجود زنده است. ضریب خطای مهندسان تازهکار، برآورد نکردن مسیرهای رزرو است. نصب سینی کابل خالی در همان فاز اول، یا کار گذاشتن لولههای فلکسی اضافی زیر کف کاذب برای فیبرهای آتی، هزینه امروز نیست، بیمه فرداست.
هر بار که برای عبور یک کابل جدید مجبور به دریلکاری و ایجاد گرد و غبار در اتاقی شوید که سرورهای روشن دارد، ریسک خرابی هارددیسک را به شدت بالا بردهاید. همچنین، تابلو برق باید حداقل ۳۰ درصد کلید فیوز مینیاتوری رزرو برای توسعههای آتی داشته باشد.
آموزش واکنش اضطراری؛ از تئوری تا شبیهسازی
داشتن کتابچه راهنما بیفایده است، اگر پرسنل در لحظه بحران خشکشان بزند. اجرای مانورهای واقعی قطع برق، شبیهسازی نشت گاز اطفاء و تمرین خروج اضطراری، بخشی جداییناپذیر از طراحی است. کارکنان باید دقیقاً بدانند در صورت فریاد آتش، اولویتشان قطع برق AC است یا خروج از اتاق.
خطای انسانی در این لحظات، مصیبت سختافزاری را به فاجعه جانی تبدیل میکند. خطمشیهای ارتباطی باید مشخص کنند که چه کسی مجاز به تماس با آتشنشانی است و چگونه مختصات دقیق گازهای خطرناک داخل اتاق را به آنها گزارش دهد.
چکلیست اجرایی پیش از روشن کردن اولین سرور
در این نقطه، کار تئوری تمام میشود و نبرد واقعی آغاز میگردد. پیش از آنکه دکمه Power اولین سرور را فشار دهید، این پنج مرحله را فیزیکی بررسی کنید:
- تست فرورفتگی کف کاذب: روی تمام نقاط مسیر تردد راه بروید. هرگونه لقی یا صدای غیرعادی، یعنی فاجعه در کمین رک سنگین شماست.
- اندازهگیری جریان هوا: یک بادسنج سرعت را در ورودی تمام رکها قرار دهید. اختلاف سرعت بین اولین و آخرین رک در ردیف، نباید بیش از ۱۰ درصد باشد.
- تست بانک باتری: یو.پی.اس را بدون بار شهری به مدت ۱۰ دقیقه روشن کنید و ببینید آیا ولتاژ خروجی افت لحظهای دارد یا خیر. بوی غیرعادی باتریها در این تست، نشانه اورژانسی نقص است.
- بررسی آببندی: یک دستگاه دودزا را در اتاق روشن کنید و ببینید دود از زیر دربها یا اطراف پنجرهها خارج میشود یا نه. اگر خارج شد، گاز اطفاء حریق شما نیز فرار خواهد کرد.
- پویش فرکانس رادیویی: یک دستگاه عیبیاب کابل شبکه به شما میگوید که آیا نویز الکترومغناطیسی القایی از کابلهای قدرت در مسیر کابلهای شبکه وجود دارد یا خیر. عبور کابل شبکه به موازات کابل برق برای مسافت بیش از ۳۰ سانتیمتر، یعنی نابودی پکتها.
سوالات متداول پیش از سفارش طراحی
حداقل متراژ مفید برای یک اتاق سرور شرکتی چقدر است؟
برای سه رک ۴۲ یونیتی، کمتر از ۱۲ مترمربع (با احتساب راهروی سرد و فضای پشت رک) فاجعه است. اتاقهای کوچکتر از ۹ مترمربع عملاً قابل تهویه استاندارد نیستند و در تابستان به دام مرگ حرارتی تبدیل میشوند.
آیا میتوان از کولر گازی معمولی برای خنکسازی استفاده کرد؟
خیر. کولر گازی اسپلیت برای کار مداوم ۲۴ ساعته طراحی نشده و کمپرسور آن در زمستان درجا میزند. مهمتر اینکه این کولرها رطوبت را بیرویه میگیرند و الکتریسیته ساکن ایجاد میکنند که برای مادربوردها حکم اعدام دارد.
چه نوع کف کاذبی تحمل وزن رکها را دارد؟
پنلهای کف کاذب باید از نوع Heavy Duty با روکش HPL ضدالکتریسیته ساکن باشند. تایلهای معمولی با مغز چوبی یا گچی به محض برخورد آب یا تحمل فشار چرخهای رک، فرو میریزند. پایهها حتماً با چسب اپوکسی به کف تمامشده متصل شوند.
آیا اتاق سرور حتماً باید سیستم اطفاء گازی داشته باشد؟
اگر ارزش تجهیزات داخل اتاق از هزینه پیادهسازی سیستم اطفاء گازی بیشتر باشد، پاسخ مثبت قطعی است. اسپرینکلر آب، همان بلایی را سر تجهیزات میآورد که آتشسوزی. گاز FM200 یا Novec 1230 گزینههای ایمن و استاندارد هستند.
چه مدت زمانی برای تست پایداری اتاق سرور پیش از بهرهبرداری نیاز است؟
حداقل ۷۲ ساعت کار مداوم بدون حضور پرسنل، تحت بار کامل ساختگی . در این مدت باید نوسانات دما و رطوبت در هر گوشه اتاق لاگ برداری شود. دورههای کوتاهتر، نقاط داغ پنهان را نشان نمیدهند.
چگونه از نفوذ گرد و غبار به سرورها جلوگیری کنیم؟
سیستم تهویه باید مجهز به فیلتر هپا باشد. اتاق باید تحت فشار مثبت قرار گیرد تا هوا از شکافها به بیرون تراوش کند نه آنکه گرد و غبار از شکافها به داخل مکیده شود.
آیا استفاده از سرورهای دست دوم و refurbished در طراحی محاسبات را تغییر میدهد؟
قطعاً. سرورهای قدیمیتر گرمای بیشتری تولید میکنند و نسبت توان مصرفی به عملکرد پایینتری دارند. اگر از این تجهیزات استفاده میکنید، بار سرمایشی را ۴۰ درصد بیشتر از اعداد کاتالوگ سرورهای جدید محاسبه کنید.
