ساختمانی اداری را تصور کنید که بهترین مبلمان و دکوراسیون را دارد، اما لولهکشی آب، سیمکشی برق یا کانالهای تهویه در آن وجود ندارد. چنین ساختمانی عملاً غیرقابل استفاده است. در دنیای شبکههای کامپیوتری، زیرساخت شبکه دقیقاً همان لولهکشی و سیمکشی ساختمان است؛ بستری که تمام سرویسها و ارتباطات روی آن جریان پیدا میکنند.
اگر این بستر ضعیف، غیراستاندارد یا قدیمی باشد، مهم نیست چه روتر یا سوئیچ گرانقیمتی خریدهاید، شبکه دائماً با کندی، قطعی و دردسرهای امنیتی دستبهگریبان خواهد بود.
این مقاله تخصصی از متااندیش شرکت انجام خدمات شبکه و مجازی سازی دسکتاپ و قراداد نویسی حرفه ای شبکه در تهران فراتر از تعریفهای کلیشهای، به زبانی ساده و درعینحال کاملاً تخصصی، زیرساخت شبکه را باز میکند. قرار است بفهمید یک زیرساخت خوب چه اجزایی دارد، چه مزایای قابلاندازهگیریای ایجاد میکند و چه معایب و چالشهایی در مسیر پیادهسازی آن وجود دارد.پس با ما همراه باشید.
همچنین به کمک یک جدول مقایسهای، انتخابهای کلیدی مثل نوع کابل را شفاف میکنیم و به سوالات واقعی که هر مدیر شبکه یا صاحب کسبوکاری میپرسد، پاسخ میدهیم.
خلاصه مدیریتی: زیرساخت شبکه یعنی بستر فیزیکی و منطقیای که تمام ارتباطات یک سازمان روی آن شکل میگیرد. از کابلها و رکها گرفته تا پروتکلهای مسیریابی و سیاستهای امنیتی. بدون یک زیرساخت اصولی، حتی بهترین تجهیزات اکتیو هم نمیتوانند عملکرد قابلقبولی داشته باشند. طبق آمار ITIC، هر دقیقه قطعی شبکه به طور متوسط معادل ۲۸۰ میلیون تومان خسارت وارد میکند. طراحی صحیح این بستر، هزینههای بلندمدت را کاهش میدهد، امنیت را چند برابر میکند و مقیاسپذیری کسبوکار را تضمین میکند.
زیرساخت شبکه دقیقاً یعنی چه؟
وقتی از زیرساخت شبکه صحبت میشود، دو تصور رایج وجود دارد: یکی آن را فقط کابلکشی و پریز شبکه میداند، دیگری همه تجهیزات اکتیو مثل سوئیچ و روتر را هم داخل این تعریف میگنجاند.
واقعیت این است که زیرساخت شبکه مجموعهای از سختافزارهای پسیو، طراحی منطقی و بخشی از تجهیزات اکتیو محوری است که انتقال داده، امنیت دسترسی و پایداری شبکه را ممکن میکنند. به بیان سادهتر، زیرساخت شبکه همان شاهراه و قوانین راهنمایی و رانندگی شبکه است، نه خود خودروها (دستگاههای نهایی).

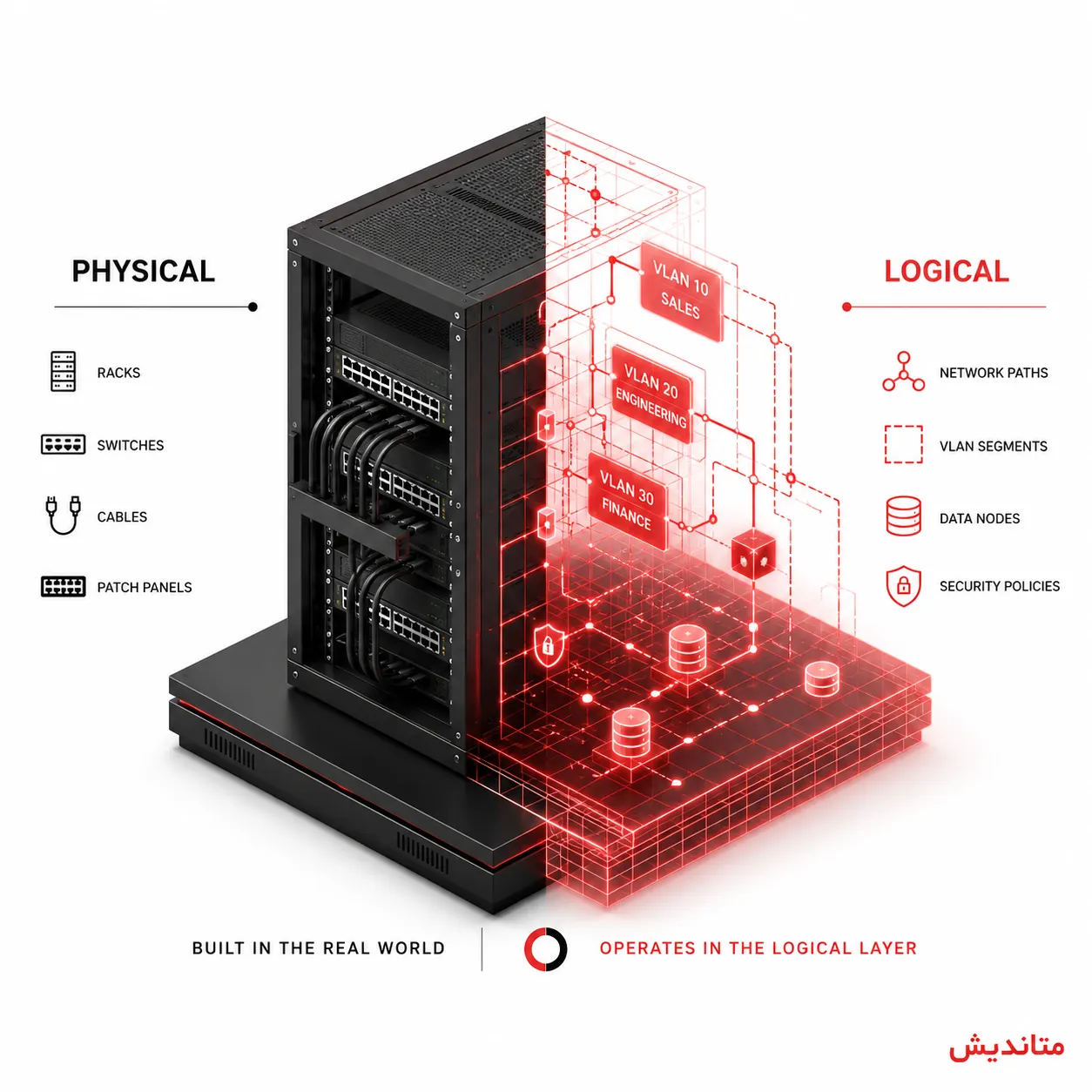

این بستر دو لایه اصلی دارد که هر دو باید در کنار هم دیده شوند:
- لایه فیزیکی: کابلهای مسی و نوری، پچ پنلها، رکها، ترانکها، سیستم برق اضطراری (UPS)، سیستم خنککننده و حتی اتاق سرور.
- لایه منطقی: طراحی IP، زیرشبکهبندی (Subnetting)، VLAN، پروتکلهای مسیریابی، سرویسهای DNS و DHCP، فایروالهای داخلی و سیاستهای کنترل دسترسی (NAC).
یک اشتباه رایج این است که زیرساخت را فقط با پسیو اشتباه میگیرند. در حالی که بدون طراحی منطقی دقیق، همان کابلهای باکیفیت هم مثل جادهای بدون خطکشی و تابلو میمانند. تصادف دادهها و اختلال، نتیجه قطعی این قضیه است.
اجزای اصلی زیرساخت شبکه (فیزیکی و منطقی)
بخش فیزیکی: ستونفقرات ملموس شبکه
وقتی از فیزیک شبکه حرف میزنیم، تمام اجزایی را میگوییم که میشود لمسشان کرد. کیفیت و استاندارد این بخش مستقیماً پهنای باند واقعی، طول عمر مفید شبکه و هزینههای نگهداری را تعیین میکند. چند جزء حیاتی این لایه:
- کابلکشی ساختاریافته: استاندارد TIA-568 مهمترین مرجع جهانی است. این استاندارد مشخص میکند کابلها از نوع Cat6، Cat6a یا فیبر نوری باشند، چه مسافتی را پوشش دهند و چگونه خم شوند. امروزه برای شبکههای داخلی، Cat6a با پهنای باند 500MHz و پشتیبانی از ۱۰ گیگابیت تا ۱۰۰ متر، حداقل استاندارد مورد نیاز است. استفاده از Cat5e یک اشتباه راهبردی است که بهزودی به گلوگاه شبکه تبدیل میشود.
- پچ پنل و رک: همه کابلها باید به پچ پنل ختم شوند؛ هیچ کابلی مستقیماً به سوئیچ وصل نمیشود. این کار مدیریت، عیبیابی و جابجایی را ساده میکند. رک استاندارد ۱۹ اینچی با عمق مناسب (حداقل ۸۰ سانتیمتر برای تجهیزات امروزی) فضای نصب و تهویه را تأمین میکند.
- برق و تهویه: بدون UPS آنلاین با حداقل ۲۰ دقیقه نگهداری شارژ، یک نوسان برق ساده میتواند کل شبکه را نابود کند. سیستم خنککننده هم باید توان دفع حرارت تجهیزات را داشته باشد. دمای بالای ۲۷ درجه سانتیگراد در رک، عمر سوئیچها را تا ۵۰ درصد کاهش میدهد.
- فیبر نوری: در ارتباطات بین طبقات یا بین ساختمانی، هیچ چیز جای فیبر نوری سینگلمود را نمیگیرد. مسافت ۱۰ کیلومتر و پهنای باند ۱۰۰ گیگابیت به بالا، آن را به انتخاب بیچونوچرا تبدیل کرده است.
بخش منطقی: مغز متفکر زیرساخت
حتی بهترین کابلکشی اگر منطق درستی پشتش نباشد، به یک آشغالدان داده تبدیل میشود. بخش منطقی تعیین میکند بستههای اطلاعاتی از کجا به کجا بروند، چه کسی اجازه دسترسی داشته باشد و چطور از ازدحام جلوگیری شود.
- طراحی IP و Subnetting: آدرسدهی بدون برنامه، شبکه را تبدیل به یک باتلاق میکند. برای مثال، تفکیک شبکه کاربران (VLAN 10 – 192.168.10.0/24)، شبکه سرورها (VLAN 20 – 192.168.20.0/24) و شبکه مدیریت (VLAN 99) باعث میشود ترافیکها از هم جدا بمانند و یک کامپیوتر آلوده نتواند مستقیماً به سرورها نفوذ کند.
- VLAN و جداسازی ترافیک: این تکنیک، یک سوئیچ فیزیکی را به چند سوئیچ مجازی تبدیل میکند. نتیجه آنکه ترافیک بخش مالی از بخش فروش کاملاً ایزوله میشود. امنیت افزایش مییابد و ترافیک Broadcast کنترل میشود.
- پروتکلهای مسیریابی و دسترسی: طراحی صحیح OSPF یا BGP در شبکههای بزرگ، مسیرهای پشتیبان خودکار ایجاد میکند. به این معنا که اگر یک لینک قطع شود، بستهها بدون هیچ تأخیر محسوسی از مسیر دوم میروند. این همان پایداری بالاست.
- DNS و DHCP: نداشتن DNS داخلی یعنی کاربران برای دسترسی به سرور داخلی مجبور به استفاده از IP حفظی هستند. DHCP هم باید بهگونهای تنظیم شود که دستگاههای خاص، IP ثابت دریافت کنند و مهمانها به شبکه داخلی دسترسی نداشته باشند.
- امنیت در لایه دسترسی: پیادهسازی ۸۰۲.1X یا NAC باعث میشود هر دستگاهی که به پورت شبکه وصل میشود، ابتدا احراز هویت شود. بدون آن، یک فرد غریبه میتواند با اتصال یک لپتاپ به پشت سوئیچ، کل شبکه را اسکن کند. این یک تهدید واقعی است، نه یک هشدار تئوری.
متااندیش : راهنما و راه حل شما در دنیای شبکه
از مشاوره و راه اندازی شبکه تا پشتیبانی فنی و دقیق . ما زیرساخت های شما را بهینه سازی میکنیم با امنیت تضمین شده و گزارش ۲۴ ساعته متااندیش
- پاسخگویی ۲۴ ساعته
- تضمین تخصص
- در همه جای تهران
مزایای زیرساخت شبکه اصولی (با دادههای واقعی)
یک زیرساخت خوب، هزینه نیست؛ سرمایهگذاری است که با اعداد و ارقام بازگشت آن ثابت میشود. در ادامه مهمترین مزایا را با آمار و ارقام دقیقتر بررسی میکنیم:
کاهش زمان خرابی شبکه (Downtime): گزارش سالانه ITIC نشان میدهد ۹۸ درصد از سازمانها، هزینه هر ساعت قطعی شبکه را بیش از ۱۵ میلیارد تومان تخمین میزنند. هر دقیقه قطعی حدود ۲۸۰ میلیون تومان خسارت به بار میآورد. زیرساخت طراحیشده با افزونگی (Redundancy) مثل دو مسیر فیبر نوری مجزا، دو سوئیچ هسته با قابلیت Stack و UPS دوگانه، این زمان را به نزدیک صفر میرساند. قطعی یک دقیقهای در سال هم برای بسیاری از کسبوکارها معادل میلیونها تومان ضرر است.
امنیت چندلایه واقعی: با پیادهسازی VLAN، لیستهای کنترل دسترسی (ACL) و ۸۰۲.1X در دل زیرساخت، عملاً ۷۰ تا ۸۰ درصد از حملات مبتنی بر حرکت جانبی (Lateral Movement) خنثی میشود. مهاجم دیگر نمیتواند از یک دستگاه کاربر معمولی به سرور اصلی برسد. این رقم بر اساس تحلیل رفتار حملات باجافزاری در سالهای اخیر کاملاً مستند است. زیرساخت، اولین دیوار دفاعی است، نه آنتیویروس.
مقیاسپذیری بدون سردرد: سازمانی را تصور کنید که با ۵۰ کارمند شروع کرده و امروز ۳۰۰ نفر شده است. اگر کابلکشی با Cat5e و پچپنلهای بینظم انجام شده باشد، اضافه کردن ۵۰ کاربر جدید به یک کابوس تبدیل میشود. اما یک زیرساخت مبتنی بر Cat6a با رکهای استاندارد، پچپنلهای منظم و سوئیچهای ماژولار، در عرض چند ساعت و بدون قطعی، کاربران جدید را جذب شبکه میکند.
بهبود عملکرد و پهنای باند تضمینشده: قول دادن سرعت ۱ گیگابیت روی کابل Cat5e مانند قول پرواز با دوچرخه است. زیرساخت Cat6a بهطور واقعی ۱۰ گیگابیت را در ۱۰۰ متر تحویل میدهد. در بکبن، فیبر نوری OM4 به راحتی ۴۰ و ۱۰۰ گیگابیت را پشتیبانی میکند. این اعداد یعنی یک فایل ۱۰ گیگابایتی طراحی یک پروژه، در کمتر از ۱۰ ثانیه روی سرور ذخیره میشود، نه ۳ دقیقه.
کاهش هزینههای پشتیبانی و مدیریت: یک زیرساخت مستند و استاندارد، تعداد تیکتهای پشتیبانی را بین ۳۰ تا ۵۰ درصد کاهش میدهد. علت آن ساده است: رنگبندی کابلها، برچسبگذاری دقیق پچپنلها و نقشه شبکه بهروز، باعث میشود عیبیابی یک مشکل به جای ۲ ساعت، ۱۰ دقیقه طول بکشد. هزینه نیروی انسانی پشتیبانی در بلندمدت به شکل چشمگیری کاهش مییابد.
طول عمر مفید بالا: یک کابلکشی Cat6a استاندارد به راحتی ۱۵ تا ۲۰ سال عمر میکند. به این معنا که در طول دو دهه فقط تجهیزات اکتیو ارتقا داده میشوند، اما بستر فیزیکی بدون تغییر باقی میماند. بازگشت سرمایه (ROI) چنین تصمیمی فوقالعاده است.
معایب و چالشهای زیرساخت شبکه (صادقانه و بدون تعارف)
هر راهحلی نقاط تاریکی هم دارد. آگاهی از این چالشها پیش از سرمایهگذاری ضروری است تا بعداً غافلگیر نشوید.
هزینه اولیه قابلتوجه: اجرای یک کابلکشی ساختاریافته برای یک دفتر ۲۰۰ متری با ۴۰ نقطه شبکه، شامل کابلهای Cat6a، پچ پنل، رک، ترانک، داکت، کانکتور و دستمزد نصب، رقمی حدود ۸۰ تا ۱۵۰ میلیون تومان (بسته به برند تجهیزات و پیچیدگی مسیرها) هزینه در بر دارد. این هزینه برای بسیاری از کسبوکارهای کوچک سنگین است. اما نکته اینجاست: اگر کابلکشی ارزانقیمت با Cat5e انجام شود، ۲ سال بعد باید کل آن را تعویض کنید. در نهایت دو برابر هزینه خواهید پرداخت.
نیاز به تخصص بالا در طراحی و اجرا: یک نصاب کابلکشی معمولی شاید بتواند کابل بکشد، اما مفاهیمی مثل نسبت خمش مجاز فیبر (Bend Radius)، تست فلوک، تفکیک باندلهای برق و شبکه و زمینکردن صحیح رک نیازمند دانش تخصصی است. طراحی منطقی هم که جای خود دارد؛ یک اشتباه کوچک در Subnetting میتواند کل شبکه را فلج کند. پیدا کردن تیم حرفهای که هم در بخش پسیو و هم در بخش اکتیو مهارت داشته باشد، دشوار است.
چالش نگهداری و بهروزرسانی: زیرساخت شبکه یک پروژه نیست، یک فرایند دائمی است. کابلها پیر نمیشوند، اما کانکتورها ممکن است پس از چند سال اکسید شوند. پچکوردهای بیکیفیت پس از ۳ تا ۴ سال دچار افت سیگنال میشوند. سوئیچها و روترها هر ۵ تا ۷ سال نیاز به بازسازی یا تعویض دارند. این چرخه هزینه و زمان میطلبد.
وابستگی به محیط فیزیکی: یک ترکیدگی لوله آب در سقف میتواند یک مسیر کابل را نابود کند. قطع برق طولانی در صورت فرسوده بودن UPS، کل شبکه را خاموش میکند. این اتفاقات غیرممکن نیستند و طراحی تابآوری (Resilience) هزینه را افزایش میدهد.
ریسک پیکربندی اشتباه: پیچیدگی منطقی اگر با مستندات دقیق همراه نباشد، خود به یک تهدید تبدیل میشود. یک تغییر VLAN اشتباهی میتواند همه کاربران بخش مالی را از سرور جدا کند. یک اشتباه تایپی در ACL ممکن است درهای شبکه را به روی مهاجم باز بگذارد. این بُعد را نمیشود دستکم گرفت.
محدودیتهای فناوریهای قدیمی: اگر زیرساخت فعلی سازمان با Cat5e یا فیبرهای OM1 طراحی شده باشد، مهاجرت به فناوریهای جدید مثل Wi-Fi 6E یا 25GbE عملاً غیرممکن یا بسیار پرهزینه خواهد بود. در چنین شرایطی، هزینه تغییر زیرساخت ممکن است با یک راهاندازی مجدد برابری کند.
جدول مقایسه فنی کابلهای مسی و فیبر نوری در زیرساخت شبکه
برای انتخاب بهترین بستر انتقال داده، باید دقیقاً بدانید هر گزینه چه کاری انجام میدهد و چه محدودیتی دارد. جدول زیر بر اساس استانداردهای واقعی TIA و IEEE تنظیم شده است.
| مشخصه | Cat6 | Cat6a | فیبر نوری OM4 (مالتیمود) | فیبر نوری OS2 (سینگلمود) |
|---|---|---|---|---|
| حداکثر پهنای باند | ۱ گیگابیت تا ۱۰۰ متر | ۱۰ گیگابیت تا ۱۰۰ متر | ۱۰۰ گیگابیت تا ۱۵۰ متر | ۱۰۰ گیگابیت تا ۱۰ کیلومتر |
| حداکثر فرکانس کاری | ۲۵۰ MHz | ۵۰۰ MHz | ۴۷۰۰ MHz·km | بدون محدودیت عملی در LAN |
| حساسیت به نویز الکترومغناطیسی | متوسط (با شیلد کاهش مییابد) | کم (UTP باکیفیت یا STP) | مصون کامل | مصون کامل |
| هزینه نسبی (کابل + اجرت + سوئیچ) | پایین | متوسط | بالا | بالا (ماژولهای نوری گرانتر) |
| کاربرد اصلی | منسوخ شده – فقط برای تلفن IP | نقاط کاربری و دوربینهای تحت شبکه | اتصالات بین رک و سرورها | ارتباطات بین ساختمانی یا مراکز داده |
| عمر مفید پیشبینیشده | کمتر از ۵ سال | ۱۵ تا ۲۰ سال | ۲۵ سال + | ۳۰ سال + |
نکته حیاتی: در سال ۲۰۲۶، هیچ توجیه فنی و اقتصادی برای استفاده از Cat5e در یک زیرساخت جدید وجود ندارد. Cat6 نیز فقط برای خطوط تلفن IP قابلقبول است. انتخاب هوشمندانه برای نقاط کاربری، Cat6a و برای بکبن، فیبر نوری OM4 یا OS2 است.
سوالات متداول درباره زیرساخت شبکه
تفاوت زیرساخت شبکه با خود شبکه چیست؟
به بیان ساده: شبکه مجموعهای از همه چیز است (کاربر، سرور، اینترنت، سرویسها). زیرساخت شبکه فقط بستر و قوانین ارتباطی است. مانند جاده و خطوط حملونقل که بدون آن خودروها حرکت نمیکنند. شبکه، عملکرد روزمره است؛ زیرساخت، پایهای که آن عملکرد را ممکن میکند. اگر زیرساخت خراب باشد، شبکه از کار میافتد.
آیا زیرساخت شبکه فقط کابلکشی را شامل میشود؟
خیر. این بزرگترین برداشت اشتباه است. کابلکشی بخش مهمی از لایه فیزیکی است، اما طراحی IP، VLAN، پروتکلهای مسیریابی، فایروال و سیستمهای احراز هویت همگی جزئی از زیرساخت منطقی هستند. بدون آنها، کابلها چیزی جز رشتههای فلزی و شیشهای بیفایده نخواهند بود. یک زیرساخت کامل باید هر دو بعد را هماهنگ پوشش دهد.
چه استانداردهایی برای کابلکشی شبکه باید رعایت شود؟
استاندارد TIA-568 حرف اول و آخر را میزند. این استاندارد نوع کابل (مثلاً Cat6a)، نحوه خم شدن (حداقل شعاع ۴ برابر قطر کابل)، فاصله از کابلهای برق (حداقل ۳۰ سانتیمتر)، نحوه اتصال به پچ پنل و تستهای پذیرش (مانند تست فلوک) را دقیقاً مشخص میکند. رعایت نکردن این استاندارد به معنای تضمین ۱۰۰ درصدی مشکل در آینده است.
هزینه یک زیرساخت شبکه حرفهای چقدر است؟
هزینهها کاملاً متغیر است، اما میتوان یک برآورد واقعی ارائه داد. برای یک دفتر کار ۱۰۰ متری با ۲۰ نقطه شبکه، طراحی و اجرای کامل (کابل Cat6a، پچپنل، رک، UPS، سوئیچ مدیریتی لایه ۲ و تنظیمات اولیه) حداقل ۱۲۰ تا ۲۰۰ میلیون تومان هزینه در بر دارد. این عدد شامل تجهیزات اکتیو پیشرفته مثل سوئیچهای لایه ۳ یا فایروال نیست. اما سرمایهای است که ۱۵ سال بازدهی خواهد داشت.
آیا میشود زیرساخت شبکه را بهتدریج ارتقا داد؟
در بخش تجهیزات اکتیو بله، میتوان سوئیچها را یکییکی تعویض کرد. اما در بخش کابلکشی، بهندرت ممکن است. کابلها معمولاً درون دیوار و سقف قرار دارند و تعویض تدریجی آنها به معنای کثیفی، قطعی مکرر و ناهماهنگی است. بهترین کار این است که از ابتدا استاندارد بالا انتخاب شود. اگر مجبور به ارتقا هستید، بهتر است کل مسیر کابل یک طبقه یا منطقه را یکباره تعویض کنید.
چطور امنیت فیزیکی زیرساخت را تأمین کنیم؟
اتاق رک باید قفل باشد. دسترسی به پچ پنل و سوئیچ یعنی دسترسی به تمام ارتباطات. همچنین هیچ پورت شبکهای نباید بدون استفاده و فعال در فضای عمومی رها شود. پورتهای خالی سوئیچ را غیرفعال کنید، یا از ۸۰۲.1X استفاده کنید. امنیت زیرساخت از در قفلشده اتاق سرور آغاز میشود، نه از نرمافزار.
چه مدت طول میکشد یک زیرساخت شبکه فرسوده، سازمان را دچار مشکل کند؟
علائم از همان روز اول خود را نشان نمیدهند. معمولاً پس از ۲ تا ۳ سال، با افزایش تعداد کاربران یا اضافه شدن سرویسهای جدید مثل VoIP یا دوربین مداربسته، افت سرعت، قطعوصل شدنهای مرموز و پکت لاس آغاز میشود. ناگهان مشاهده میکنید با ۵۰ کاربر روی یک کابل قدیمی، شبکه قفل کرده است. در این مرحله هزینه رفع مشکل از هزینه اجرای زیرساخت استاندارد از ابتدا بیشتر خواهد بود.
جمعبندی عملی
زیرساخت شبکه یعنی تصمیمهای بلندمدت. تصمیمهایی که یک بار گرفته میشوند و برای ۱۵ تا ۲۰ سال همراه سازمان میمانند. انتخاب کابل، طراحی منطقی، نحوه مدیریت برق و تهویه، مستندسازی و امنیت لایه دسترسی، همگی شالودهای را میسازند که موفقیت یا شکست پروژههای فناوری اطلاعات روی آن بنا میشود. کسب درآمد از شبکه بدون پایداری و امنیت ممکن نیست و پایداری و امنیت، حاصل یک زیرساخت درست است.
نکته پایانی: هرگز زیرساخت را فقط یک پروژه عمرانی نبینید. این یک سرمایهگذاری راهبردی است. اگر با ۲۰۰ میلیون تومان بتوانید ۵ سال بعد از ۲ میلیارد تومان هزینه بازسازی و downtime جلوگیری کنید، آن ۲۰۰ میلیون بهترین هزینه در طول دوران کاری شما خواهد بود.
