یک اتاق سرور غیراستاندارد، مانند قلب بیمار یک سازمان میماند. ظاهراً کار میکند، اما هر لحظه ممکن است از حرکت بایستد. در دو دههای که در تهران درگیر پشتیبانی شبکه و مجازیسازی دسکتاپ بودهایم، بارها دیدهایم که ریشه ۹۰٪ خرابیهای غیرمنتظره، نه در برند سرور یا تجهیزات شبکه، بلکه در نادیده گرفتن همین استانداردهای زیرساختی بوده است. این مقاله تخصصی از متااندیش دقیق و عملی است. از کلیگویی پرهیز کرده و هر بخش آن، یک چکلیست اجرایی واقعی است.
۱. مکانیابی و ابعاد فیزیکی؛ اولین اشتباه، آخرین اشتباه است
انتخاب محل اتاق سرور در ساختمان، تصمیمی نیست که بتوان بعداً آن را جبران کرد. اتاق سرور را در زیرزمین یا طبقات میانی نسازید، مگر اینکه سیستمهای پمپاژ فاضلاب و عایقبندی رطوبت را به صورت کاملاً ایزوله اجرا کرده باشید. ریسک نشت آب و رطوبت در زیرزمین، دشمن خاموش تجهیزات الکترونیکی است. بهترین طبقه، همکف یا طبقات فوقانی با دسترسی کنترلشده است، به شرطی که مقاومت کف ساختمان در برابر وزن تجهیزات بررسی شود.
برای محاسبه مساحت، یک فرمول ساده اما حیاتی وجود دارد: هر رک ۴۲ یونیتی استاندارد، با احتساب فضای سرویس جلو، عقب و راهروها، تقریباً ۲.۵ تا ۳ متر مربع فضا اشغال میکند. اگر ۵ رک دارید، یک اتاق ۱۵ متر مربعی کفایت نمیکند. حداقل ۲۰ متر مربع نیاز است تا هوا جریان داشته باشد و تکنسین بتواند بدون برخورد آرنجش به دیوار، کابل فیبر نوری را تعویض کند. ارتفاع کف تا سقف کاذب یا سقف اصلی، حداقل باید ۲.۷ متر باشد. هرچه پایینتر، چالش تهویه بیشتر میشود.
فاصله استاندارد راهروی سرد و گرم را دست کم نگیرید. راهروی سرد (جلوی رکها) حداقل ۱.۲ متر و راهروی گرم (پشت رکها) حداقل ۰.۹ متر عرض میخواهد. این اعداد از استاندارد TIA-942 میآیند و برای گردش هوای مناسب و کار ایمن الزامیاند.

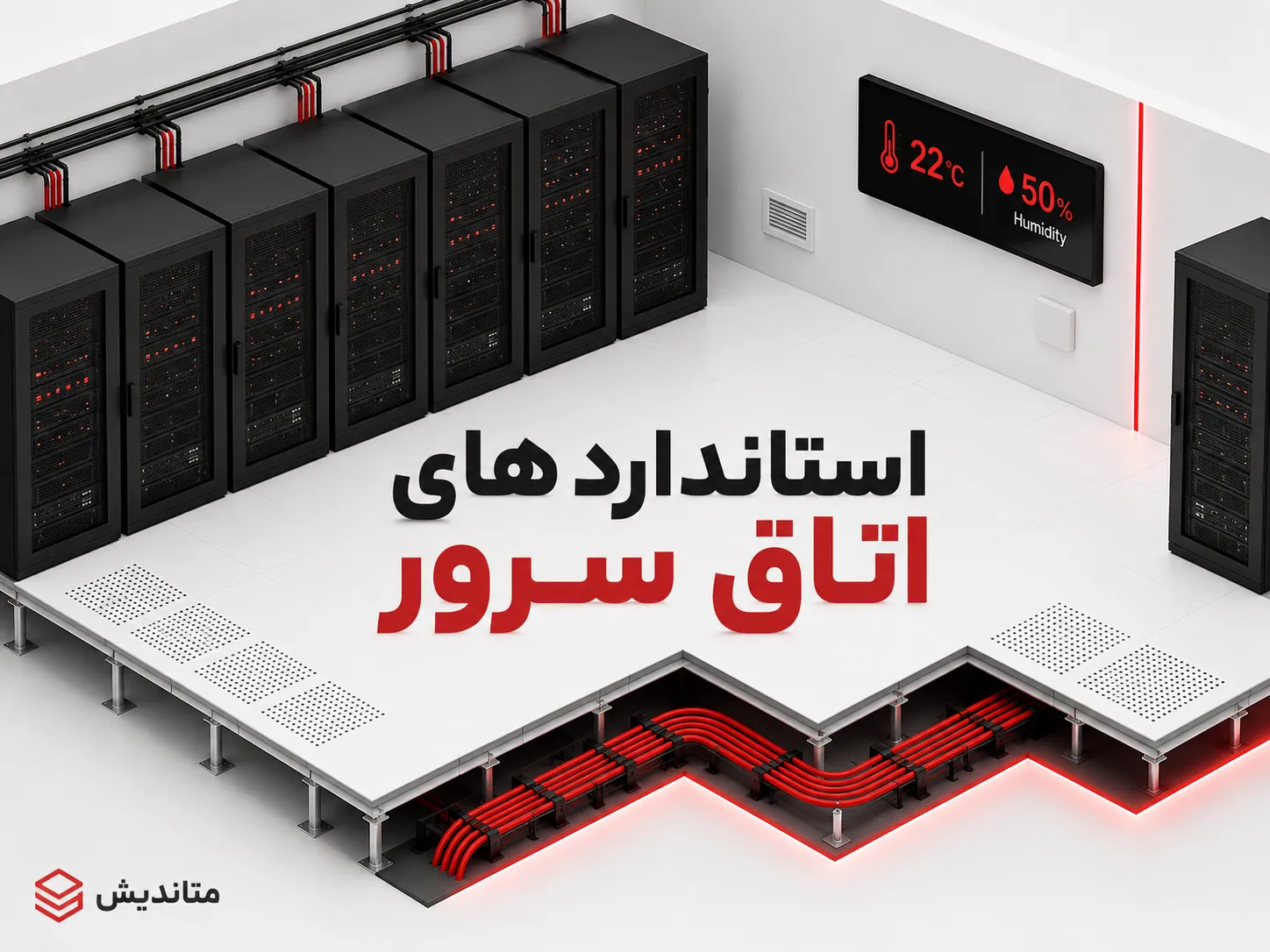

۲. کف کاذب و سقف کاذب؛ فقط برای زیبایی نیست
کف کاذب در اتاق سرور، یک المان لوکس نیست؛ یک ضرورت مهندسی است. سه وظیفه اصلی دارد: هدایت هوای سرد به داخل رکها، مدیریت کابلهای برق و شبکه، و ایجاد مسیری برای لولههای سیستم اطفاء حریق گازی.
ارتفاع مفید کف کاذب نباید کمتر از ۳۰ سانتیمتر باشد. در مراکز داده با تراکم بالا، این ارتفاع به ۶۰ یا حتی ۹۰ سانتیمتر میرسد تا فشار استاتیک هوا به صورت یکنواخت توزیع شود. پنلهای کف کاذب باید تحمل بار متمرکز ۴۵۰ کیلوگرم و بار گسترده ۱۲۰۰ کیلوگرم بر متر مربع را داشته باشند. این یعنی یک رک سنگین ۸۰۰ کیلوگرمی روی یک نقطه، نباید باعث فروپاشی کف شود. از پنلهای فولادی پر شده با سیمان پر مقاومت استفاده کنید. پنلهای سبک آلومینیومی فقط برای مسیرهای رفتوآمد کمتردد مناسبند.
سقف کاذب هم برای بردن کابلهای فیبر و شبکه در سینی کابل بالای سر استفاده میشود. نکته مهم: اگر از سقف کاذب برای برگشت هوای گرم استفاده میکنید، باید فضای بالای آن کاملاً بسته و پلنیوم طراحی شود. در غیر این صورت، هوای گرم محبوس در سقف، دما را به صورت غیرقابل کنترلی بالا میبرد.
۳. سیستم سرمایش و تهویه؛ محاسبه بار حرارتی، نه حدس
قاعده سرانگشتی “هر رک ۳ تا ۵ کیلووات” را دور بریزید. این عدد برای سرورهای دهه پیش بود. امروز یک رک پر از سرورهای پردازنده دوگانه یا تجهیزات ذخیرهسازی متراکم، به راحتی ۱۰ تا ۱۵ کیلووات بار حرارتی تولید میکند. برای یک اتاق ۵ رکی، باید سیستم سرمایشی با ظرفیت واقعی حداقل ۵۰ کیلووات (معادل ۱۷۰,۰۰۰ BTU) در نظر بگیرید. محاسبه را بر اساس پلاک توان مصرفی واقعی هر دستگاه انجام دهید، نه تخمین.
دما و رطوبت دقیق: طبق استاندارد ASHRAE TC 9.9، محدوده مجاز دما برای تجهیزات کلاس A1 (سرورهای سازمانی) بین ۱۵ تا ۳۲ درجه سانتیگراد است. اما دمای توصیه شده برای پایداری و طول عمر، ۲۲ درجه سانتیگراد با تلرانس ۱ درجه است. رطوبت نسبی را روی ۴۵ تا ۵۵ درصد تنظیم کنید. رطوبت زیر ۳۵ درصد، الکتریسیته ساکن تولید میکند و بالای ۶۰ درصد، خطر خوردگی و اتصال کوتاه دارد.
بهترین چیدمان سرمایشی، محفظهبندی راهروهای سرد و گرم است. با بستن راهروی سرد با دربهای شیشهای و سقف کاذب، هوای سرد مجبور میشود از میان رکها عبور کند و برگردد. این کار بازدهی سرمایش را تا ۳۰ درصد افزایش میدهد. برای اتاقهای کوچکتر (۲ تا ۳ رک)، کولرهای گازی دقیق و اینورتردار با قابلیت کار مداوم ۲۴ ساعته و کیت سرمایش زمستانی، گزینه عملی و مقرون به صرفهای هستند. برای ظرفیتهای بالاتر، سیستمهای VRF یا چیلر با هواساز دقیق توصیه میشود. مهم، افزونگی N+1 در سرمایش است. یعنی اگر یک دستگاه خراب شد، دستگاه دیگر به تنهایی بار حرارتی را تحمل کند.
متااندیش : راهنما و راه حل شما در دنیای شبکه
از مشاوره و راه اندازی شبکه تا پشتیبانی فنی و دقیق . ما زیرساخت های شما را بهینه سازی میکنیم با امنیت تضمین شده و گزارش ۲۴ ساعته متااندیش
- پاسخگویی ۲۴ ساعته
- تضمین تخصص
- در همه جای تهران
۴. اعلام و اطفاء حریق؛ آتشسوزی را قبل از شعله خفه کنید
در اتاق سرور، آب دشمن درجه یک است. یک اسپرینکلر سنتی که سهواً فعال شود، خسارتش از یک آتشسوزی کوچک هم بیشتر است. استانداردهای NFPA 75 و NFPA 2001 به صراحت سیستمهای اطفاء گازی را برای حفاظت از تجهیزات الکترونیکی تجویز میکنند.
گاز FM-200 (هپتافلوئوروپروپان) و Novec 1230 (سیال فلوئورینه شده) دو انتخاب اصلی بازار ایران هستند. Novec 1230 به دلیل پتانسیل گرمایش جهانی نزدیک به صفر و حاشیه ایمنی بالاتر برای انسان، انتخاب برتر است، اما قیمت بالاتری دارد. FM-200 اثبات شده و ارزانتر است. در هر دو حالت، سیستم باید ظرف ۱۰ ثانیه کل گاز را تخلیه کند و غلظت اطفاء را برای حداقل ۱۰ دقیقه نگه دارد. این زمان حیاتی است تا از شعلهور شدن مجدد جلوگیری شود.
سیستم اعلام حریق باید از دتکتورهای دود فوق حساس (VESDA) استفاده کند که ذرات دود را در مراحل اولیه حرارت گرفتن کابلها تشخیص میدهند. این دتکتورها ۳۰ تا ۶۰ دقیقه قبل از یک دتکتور نوری معمولی هشدار میدهند. پنل کنترل اطفاء باید دارای تایمر تخلیه ۳۰ ثانیهای باشد تا پس از آژیر اولیه، برق اتاق سرور به صورت خودکار توسط کنتاکتور قطع شود و سپس گاز رها شود. نصب کلید قطع دستی (Manual Abort) کنار درب خروجی هم اجباری است.
۵. سیستم برق اضطراری و UPS؛ نوسان برق، قاتل خاموش است
برق شهر به تنهایی برای اتاق سرور کافی نیست. یک نوسان کوچک ۲۰ میلیثانیهای میتواند سرور را ریست کند. راهحل، UPS آنلاین (Double Conversion) است که برق ورودی را کاملاً یکسو و دوباره به موج سینوسی خالص تبدیل میکند. هرگز از UPSهای لاین اینتراکتیو یا آفلاین برای سرورهای سازمانی استفاده نکنید. آنها مدت زمان سوئیچی دارند که برای منبع تغذیه سرور قابل تشخیص و خطرناک است.
برای محاسبه ظرفیت UPS، جمع توان مصرفی واقعی همه تجهیزات (به وات) را در عدد ۱.۲ ضریب اطمینان و سپس در ۱.۲۵ ضریب توان خروجی تقسیم کنید. مثال: اگر کل مصرف واقعی شما ۴۰۰۰ وات است، به یک UPS با ظرفیت حدود ۶۰۰۰ VA نیاز دارید. زمان برقدهی باتریها را بر اساس سناریوی بحرانی تعیین کنید. حداقل ۱۵ دقیقه زمان برای خاموشسازی امن سرورها کافی است، اما اگر ژنراتور دارید، باتریها باید ۵ تا ۱۰ دقیقه پل بزنند تا ژنراتور روشن شود و به مدار بیاید.
استاندارد افزونگی برق، موضوعی حیاتی است. در یک اتاق سرور با استاندارد Tier II یا III، باید حداقل دو مسیر مجزا از تابلو برق ورودی ساختمان تا رک داشته باشید. از PDUهای دوگانه در داخل رک استفاده کنید که هر کدام به یک UPS جداگانه متصل است. این یعنی حتی اگر یک UPS کامل بسوزد، سرورها روشن میمانند. ژنراتور باید مجهز به ATS باشد و سوخت دیزل آن برای ۲۴ ساعت کار مداوم کافی باشد. ماهی یک بار ژنراتور را زیر بار تست کنید. باور کنید در بیبرقیهای طولانی تهران، این تستهای ساده، ناجی واقعی کسبوکار شما هستند.
۶. کابلکشی ساختاریافته؛ هرجومراج پایانناپذیر
کابلکشی اتاق سرور اگر استاندارد نباشد، بعد از دو سال تبدیل به جنگلی میشود که عیبیابی را غیرممکن میکند. از استاندارد TIA-942 و TIA-568 پیروی کنید. تمام کابلهای مسی باید حداقل از نوع CAT6A با روکش LSZH باشند. LSZH یعنی دود هالوژنی صفر در برابر حرارت تولید میکند که برای حفظ جان پرسنل در آتشسوزی حیاتی است. کابلهای فیبر نوری بین رکها را حتماً از نوع OS2 سینگلمود یا OM4 مولتیمود با کانکتور LC استفاده کنید.
مسیر عبور کابلها را کاملاً از برق جدا کنید. سینی کابل شبکه در بالای رک و مسیر برق در زیر کف کاذب. اگر مجبورید هر دو را از زیر کف عبور دهید، فاصله حداقل ۳۰ سانتیمتری بین سینی برق و سینی شبکه را رعایت کنید.
در غیر این صورت، نویز القایی روی کابلهای شبکه، پکتهای شما را میخورد و خطاهای CRC در سوییچها روز به روز بیشتر میشود. هر دو انتهای کابل را لیبل فیزیکی با کد یکتا بزنید که در نرمافزار مستندسازی هم ثبت شده باشد. کابلهای Patch داخل رک را در طولهای استاندارد ۰.۵، ۱ و ۲ متری تهیه کنید و به هیچ وجه از کابلهای ۳ متری که حلقه میشوند، استفاده نکنید. آن حلقهها هم آنتن دریافت نویزند و هم جلوی جریان هوا را میگیرند.
| ویژگی | Tier I | Tier II | Tier III | Tier IV |
|---|---|---|---|---|
| دسترسپذیری | ۹۹.۶۷۱% | ۹۹.۷۴۱% | ۹۹.۹۸۲% | ۹۹.۹۹۵% |
| زمان قطع مجاز سالانه | ۲۸.۸ ساعت | ۲۲.۰ ساعت | ۱.۶ ساعت | ۲۶.۳ دقیقه |
| افزونگی برق و سرمایش | بدون افزونگی (N) | افزونگی جزئی (N+1) | افزونگی همزمان قابل نگهداری | تحمل خطا (2N+1) |
| نحوه نگهداری | نیاز به خاموشی کامل | نیاز به خاموشی کامل | نگهداری بدون خاموشی | نگهداری بدون هیچ وقفهای |
۷. کنترل دسترسی و امنیت فیزیکی؛ در اتاق سرور را جارو کنید
امنیت سایبری از امنیت فیزیکی شروع میشود. اگر فردی بتواند فیزیکی به رک دسترسی پیدا کند، تمام فایروالهای شما عملاً بیفایده هستند. درب اتاق سرور باید از نوع ضد حریق با حداقل مقاومت ۶۰ دقیقه باشد و مجهز به قفل الکترونیکی کارتی به همراه احراز هویت بیومتریک. اثر انگشت تنها کافی نیست، ترکیب کارت و اثر انگشت استاندارد طلایی است. سیستم لاگبرداری دقیق ثبت ورود و خروج را نگه دارید و تصویر دوربینهای مداربسته داخلی را روی یک NVR جداگانه و در جایی دور از دسترس همان اتاق ضبط کنید.
داخل اتاق، نورپردازی باید یکنواخت و بدون سایه باشد. حداقل روشنایی ۵۰۰ لوکس در سطح رکها ضروری است. برای ورود و خروج، از مانعهای فیزیکی مثل ترنستیبل یا Air Lock استفاده کنید که از ورود همزمان دو نفر جلوگیری کند. کوچکترین دریچه یا پنجره را حذف کنید، مگر اینکه مجبور باشید. اگر پنجرهای وجود دارد، آن را با شیشههای امنیتی مشبک و پردههای ضخیم بپوشانید تا هم از دیده شدن تجهیزات توسط افراد بیرون جلوگیری کند و هم از گرمایش تابشی خورشید بکاهد.
۸. مانیتورینگ محیطی؛ وقتی نیستید، همهچیز را ببینید
شبکه سنسورها چشمان شما در اتاق سرور هستند. دما و رطوبت را نقطهای اندازه نگیرید. حداقل سه سنسور در ارتفاعهای مختلف (بالا، وسط و پایین رکها) نصب کنید. این اختلاف دما بین پایین و بالای رک، نقاط داغ پنهان را آشکار میکند. سنسور نشت آب طنابی را دور تا دور رکها و زیر مسیر لولههای کولر گازی پهن کنید. یک نشت کوچک از کویل کولر میتواند سینی کف کاذب را پر از آب کند و کابلهای برق ۴۸ ولت را به اتصالی بکشاند.
تمامی این سنسورها باید از طریق پروتکل SNMP یا Modbus به یک کنترلر مرکزی متصل شوند. کنترلر باید قابلیت ارسال SMS و ایمیل هشدار را داشته باشد. یک دوربین IP کوچک با قابلیت دید در شب را طوری تنظیم کنید که نمای کلی اتاق و چراغهای LED سرورها را نشان دهد. گاهی یک چراغ زرد روی سرور، قبل از هر آلارمی، خبر از مشکل میدهد. اینها را جدی بگیرید.
۹. سیستم ارتینگ و حفاظت از صاعقه؛ زمین، ناجی خاموش
ارتینگ در اتاق سرور نباید از ۱ اهم تجاوز کند. اگر اطراف ساختمان خاک خشک یا سنگی دارید، رسیدن به این عدد سخت است. از چاه ارت عمیق، میلههای راد و مواد کاهنده مقاومت خاک (مثل GEM) استفاده کنید. یک شینه اصلی ارت در اتاق نصب کنید و تمام بدنه رکها، درب اتاق و مسیر سینی کابلها را به صورت همبند به آن وصل کنید. همبندی یعنی تمام قطعات فلزی همپتانسیل شوند و بین هیچ دو نقطهای اختلاف ولتاژی ایجاد نشود.
در مسیر ورودی برق شهر، حتماً از سرجارستر ترکیبی (Type 1+2) استفاده کنید که جریان ضربه صاعقه ۱۰۰ کیلو آمپر را تحمل کند. این SPDها را در تابلو برق اصلی و همچنین در ورودی UPS نصب کنید. بدون ارت مناسب، سرجارستر هم عملاً کار نمیکند و انرژی اضافی راهی به جز ورود به منابع تغذیه حساس سرورها پیدا نمیکند.
۱۰. الزامات تکمیلی و نکات اجرایی که معمولاً جا میمانند
اتاق سرور را انباری نکنید. کارتن خالی سرور، رک اضافی، صندلی شکسته. هر شیء غیرضروری، هم منبع گرد و غبار است و هم مانع جریان هوا. کف کاذب را سالی یک بار تمیزکاری عمیق کنید. فیلتر هوای کولرهای گازی را هر سه ماه یک بار تعویض یا شستشو دهید.
یک کپسول آتشنشانی CO2 در اندازه ۵ کیلویی کنار درب خروجی نصب کنید، نه برای خاموشکردن اتاق، بلکه برای اطفاء حریقهای نقطهای کوچک قبل از فعال شدن سیستم گازی اصلی. برچسبهای شبرنگ مسیر خروج و نقشه تجهیزات را روی دیوار نصب کنید. کلید قطع اضطراری برق (EPO) را در ارتفاع ۱.۴ متری و با رنگ قرمز نصب کنید، اما حفاظ شفاف دور آن بکشید تا کسی تصادفی با آرنج آن را نزند.
سوالات متداول
حداقل دما و رطوبت استاندارد یک اتاق سرور چقدر باید باشد؟
دمای هدف ۲۲ درجه سانتیگراد با نوسان ۱ درجه و رطوبت نسبی بین ۴۵ تا ۵۵ درصد. محدوده مجاز گستردهتر است اما برای حفظ سلامت باتریها و کاهش نرخ خرابی، همین اعداد را قفل کنید.
چه نوع گاز اطفاء حریقی برای اتاق سرور بهتر است؟ FM-200 یا Novec 1230؟
هر دو عالی هستند و به تجهیزات آسیب نمیرسانند. Novec 1230 سازگارتر با محیط زیست است و حاشیه امن بالاتری برای تنفس دارد. FM-200 رایجتر و کمی ارزانتر است. در ایران، تامین Novec 1230 کمی سختتر، اما ممکن است. با این حال، کارایی هر دو در اطفاء، تضمین شده است.
عمر مفید باتریهای UPS چقدر است و چه زمانی باید تعویض شوند؟
عمر مفید باتریهای سیلد لید اسید VRLA در دمای ۲۵ درجه، ۳ تا ۵ سال است. اگر دمای اتاق مدام روی ۳۰ درجه باشد، این عمر به نصف کاهش مییابد. هر سال تست سلامت باتریها را با دستگاه تست امپدانس داخلی انجام دهید. به محض اینکه ظرفیت به زیر ۸۰٪ نامی رسید، بلوکها را تعویض کنید.
فاصله استاندارد بین رکها و دیوار چقدر است؟
فاصله پشت رک تا دیوار یا رک دیگر، حداقل ۰.۹ متر و فاصله جلوی رکها از هم ۱.۲ متر. این فضاها برای گردش هوا و دسترسی سرویس ضروریاند.
آیا میتوان اتاق سرور را بدون کف کاذب ساخت؟
برای فضاهای کوچک با حداکثر ۲ رک و سرمایش هوایی مستقیم از سقف، میتوان از کف کاذب صرفنظر کرد. اما باید کابلها را در سینیهای سقفی برد و خروجی هوای سرد کولر را دقیقاً مقابل ورودی رکها هدایت کرد. مدیریت کابل و یکنواختی دما در این حالت دشوارتر است.
استاندارد کابلکشی در اتاق سرور چیست؟
استاندارد غالب TIA-942 و TIA-568 است. کابل مسی CAT6A یا بالاتر با روکش LSZH، و فیبر نوری OM4/OS2. تفکیک فیزیکی مسیر برق و شبکه و لیبلگذاری دوطرفه اجباری است.
یک اتاق سرور باید چند مسیر ورودی برق داشته باشد؟
برای هر سطحی فراتر از Tier I، دو مسیر ورودی برق مجزا از دو منبع متفاوت (یا یک منبع و یک ژنراتور با ATS) به دو UPS جداگانه نیاز است. این یعنی قطعی یک مسیر، برق رسانی را مختل نکند.
جمعبندی
اتاق سرور استاندارد یک پروژه ساختمانی-تاسیساتی نیست، یک سرمایهگذاری بیمهای روی تداوم کسبوکار است. هر ریالی که برای کف کاذب درست، کابل LSZH، UPS دابل کانورژن و سیستم اطفاء گازی خرج میکنید، در واقع از خسارتهای میلیونی و از دست رفتن دادهها پیشگیری میکنید. از همان ابتدا با استانداردها بسازید، نه اینکه بعداً هزینه اصلاح را چند برابر پرداخت کنید.
